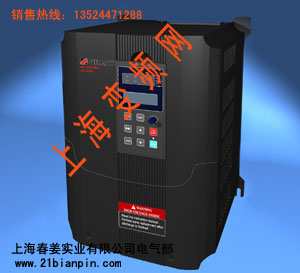

格立特变频器系列之VC3000系列矢量控制通用交流变频调速器

时间:2009-01-10 02:33:18  来源:上海变频网  作者:
格立特变频器系列之VC3000系列矢量控制通用交流变频调速器


      共有无速度传感矢量控制、有速度传感矢量控制、VVVF三种控制模式可选
      电机参数自动辨识
      准确的转矩限定
      12kHz载波频率,实现全面静音运行
      灵活的多种组合频率设定
      7路可编程的输入I/O,共有27种功能可选,并有1路高速I/O口,可作  为脉冲频率给定
      4路可编程的输出I/O,共有24种功能可选,并有1路高速I/O口,可外接频率表
      RS485通讯接口。
      内置PI调节器及简易PLC功能,PI的给定和反馈通道有多种组合,PI调节器独立可调,
      具有反馈断线保护、睡眠和唤醒功能
      纺织专用的三角波摆频功能
      用户程序可升级。
技术规范:

项  目

规  范

电源

额定输入电压

三相380V±20%,50~60Hz±5%

输出

额定输出电压

三相380V(最大输出电压与输入电源电压相同)

连续运行电流

100%额定输出电流

过载能力

150%额定输出电流  2分钟,180%额定输出电流  10秒

输出频率

0Hz~400Hz





性能

调制方式

优化空间电压矢量PWM 调制模式

控制方式

有PG反馈矢量控制 ; 无PG反馈矢量控制 ;V/F控制

运行命令给定方式

键盘给定;外部端子给定;通过串行通讯口由上位机给定

速度设定方式

键盘数字设定;模拟设定;上位机串行通讯设定;脉冲频率设定等6种方式

速度设定分辨率

数字设定:0.01Hz
模拟设定:1/1000最大频率

速度设定精度

数字设定:±0.01%最大频率(-10℃~+40℃);
模拟设定:±0.05%最大频率(25℃±10℃)

速度控制精度

有PG反馈矢量控制:±0.05%额定转速 ;(25℃±10℃)
无PG反馈矢量控制:±0.5% 额定转速; (25℃±10℃)

速度控制范围

有PG反馈矢量控制:1:1000;
无PG反馈矢量控制:1:100

转矩控制响应

有PG反馈矢量控制:< 150mS;
无PG反馈矢量控制:< 200mS

起动转矩

有PG反馈矢量控制:200%额定输出转矩/0.05Hz;
无PG反馈矢量控制:150%额定输出转矩/0.5Hz

制动转矩

无能耗制动:22KW以内>20%额定输出转矩,30KW以上>15%额定输出转矩
有能耗制动:>150%额定输出转矩

转矩控制精度

±5%额定输出转矩

控制输入输出信号

设定参考电压输出

1 路,+10V,5mA

控制电压源输出

24 V,100mA;也可通过PLC 端子由外部提供

外部用户电源输入

1路,接点输入端子的工作电源可使用外部有源接点的电源(12~24V)

模拟输入

1 路,0~10 V /0~20 mA DC,10bit
1 路,0~10 V DC,10bit

模拟输出

1 路,0~10V,输出可编程,多种输出量可选
1路,0~10V/0-20mA,输出可编程,多种输出量可选

可编程接点输入

7 路可编程,正/反转,正/反转点动、多段速度、多段加/减速时间、自由停车、电压/电流切换等27种功能可选

脉冲信号输入

1路,0~50K HZ

PG信号输入

A+、A-、B+、B-差动输入 ;A-、B-开路集电极码盘输入

FAM 频率信号输出

1 路,频率表信号(输出频率为变频器输出频率的倍率信号),0~50kHz

集电极开路输出

2 路,24种运行状态可选;最大输出电流50mA

可编程继电器输出

2 路,24种运行状态可选,触点容量:250V AC /3A 或30V DC /1A

串行通讯接口

RS-485接口

标准功能

电流限幅、转矩提升、转速追踪、直流制动、停电再起动、转差补偿、故障自动复位、频率上下限限制、偏置频率、起动频率、跳跃频率、频率增益、载波频率调整、加/减速模式可调、电压表输出、电流表输出、多段速度、程序运行、摆频运行、PI闭环运行、比例连动、远距离控制,正反转死区

保护功能

过压、欠压、过流、电流限幅、过载、过热、电子热过载继电器、过压失速、数据保护等


四位数码显示(LED)

设定频率、输出频率、输出电压、输出电流、电机转速、输出转矩、开关量端子等16种状态参数、编程菜单参数以及31种故障代码等

中/英文液晶显示(LCD)

控制方式、当前编程或监视参数名称、报警内容、键盘操作指导等

指示灯(LED)

参数单位、RUN/STOP状态等

使用条件

安装场所

室内,海拔不高于1000米,无尘,无腐蚀性气体,无日光直射

适用环境

-10℃~+40℃(裸机为-10℃~+50℃),20%~90%RH(无凝露)

振动

小于0.5g

储存方式

-25℃~+65℃

安装方式

壁挂式,落地电控柜式

防护等级

IP20

冷却方式

0.75KW及以下为封闭自冷,其它为强迫风冷



型号规格:

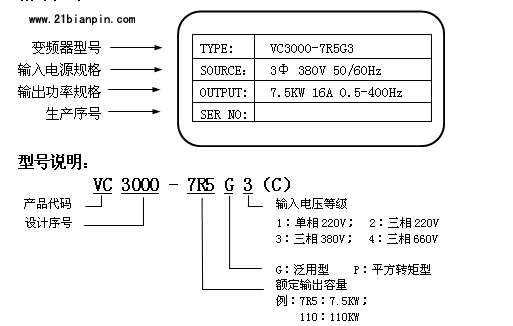

铭牌说明:(以7.5KW380V为例)




型号规格

适配电机功率

电压等级

额定电流

VC3000-R75G3

0.75KW

380V

2.5A

VC3000-1R5G3

1.5KW

380V

4A

VC3000-2R2G3

2.2KW

380V

5.2A

VC3000-004G3

4KW

380V

9.5A

VC3000-5R5G3

5.5KW

380V

13A

VC3000-7R5G3

7.5KW

380V

18A

VC3000-011G3

11KW

380V

25A

VC3000-015G3

15KW

380V

32A

VC3000-018G3

18.5KW

380V

38

VC3000-022G3

22KW

380V

45A

VC3000-030G3

30KW

380V

60A

VC3000-037G3

37KW

380V

75A

VC3000-045G3

45KW

380V

90A

VC3000-055G3

55KW

380V

110A

VC3000-075G3

75KW

380V

150A



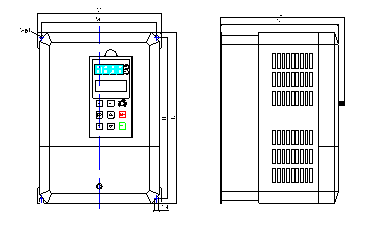

外型及安装尺寸:



0.75-4.0kw规格

5.5kw以上规格



外型尺寸及安装尺寸:                  单位:mm


功率(kW)

H

W

D

D1

H1

W1

d

0.75-1.5

170

125

165

155

157

112

5

2.2-4.0

220

150

178

168

205

137.3

5.3

5.5-7.5

300

216

217

207

284

200

7

11-15-18

380

270

237

227

364

254

7

22-30

480

300

255

245

460

280

7

37-45

594

350

290

280

570

240

10

55-75

770

485

310

300

745

350

10

















外接键盘盒开孔尺寸: 单位(mm)



规格

W

H

小键盘(4.0kW以下)

61.2+0.1

94+0.1

大键盘(5.5kW以上)

80.2+0.1

163+0.1


开孔示意图

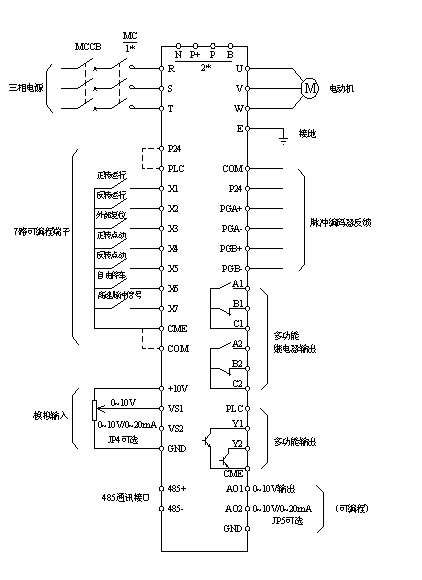

标准接线图

格立特变频器,交流变频调速器,VC3000系列咨询热线:021-25955536 1352447l288
