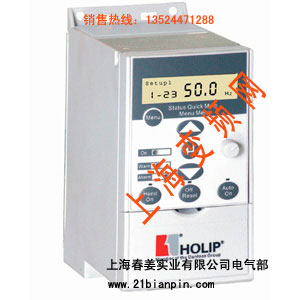

海利普变频器系列之HLP-SV变频器（迷你型矢量型变频器）

项目

名称

HLP-SV

输入

电源

频率

48~62HZ

电压

三相 380-480V±10%； 单/三相200-240V ±10%

变频

输出

电压

三相0~100% 输入电压

频率

0~400HZ

过载容量

150%额定电流

加减速时间

0.05～3600 s

控制

性能

运行命令设定

操作器；多功能输入端子；通讯

速度设定方式

数位操作器；模拟量；通讯

控

制

端

子

可编

程数

位输

入端

输入数目

5个，端子号：12，18，19，27，29

电压电平

0-24VDC(PNP(正逻辑)或NPN（负逻辑）)；最大输入电压：28VDC

逻辑电平

PNP:“0”<5VDC; “1”>10VDC;NPN“0” >19VDC; “1” < 14VDC

输入阻抗

4KΩ

模拟

输入

电

压

输入数目

1个，端子号：53

电压电平

0~10VDC(可调)  最大输入电压20V

输入阻抗

10KΩ

电

流

输入数目

2个，端子号：53，60

电流范围

0/4~20mA(可调)  最大输入电流30mA

输入阻抗

200Ω

模拟

输出

输出数目

1个，端子号 42

输出电流范围

0/4-20mA

最大负载

500Ω

输出精度

满度输出的0.5%

解析度

8bit

24V DC

电源

端子号

12

最大负载

200mA

变频器RS485

通信

输入数目

1组端子：68（TX+,RX+）,69(TX-,RX-)

通讯地

 61

继电器

输出

控

制

板

输出端子

1组，端子号：01-02（常开）,01-03（常闭）

最大负载

阻性负载

250V AC 2A

30V DC 2A

感性负载

250V AC 0.2A

24V DC 0.1A

10V DC

电源

端子号

50

输出电压

10.5±0.5V

最大负载电流

15mA

环境

条件

防护等级

IP20

操作温度

-10℃~50℃

      湿度

5%-95%相对湿度（不结露）

      振动

1.0g以下

   最大海拔高度

1000m

3000m(降档使用)

保护

功能

电子式电机过载热保护

散热器过热保护，散热器监控确保在温度到达95±5℃时断开变频器，只有当散热器的温度降到70±5℃以下时才能复位

变频器输出短路保护

变频器输出接地故障保护

变频器中间回路的直流高压过高或过低，变频器都将跳保护

如果电机出现缺相，变频器将会保护

如果主电源出现故障，变频器按有控斜坡执行同时输出警报

如果主电源出现缺相，变频器将在电机受负载时跳脱同时输出警告
