变频控制柜应用在无负压变频供水设备

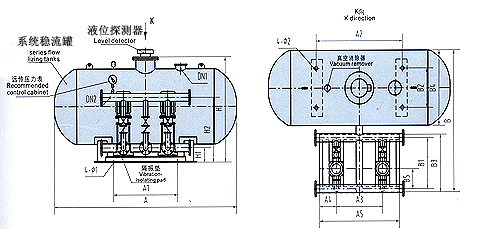

无负压变频供水设备由智能变频控制柜稳流罐水泵机组仪表阀门及管路基座等组成,适用于一切需要增高压力稳定流量的给水系统.

***设备特点***

1、无需设置蓄水池和高位水箱；无负压给水设备直接串接市政管网，不需建造蓄水池和高位水箱，节省工程投资，减少建筑面积的占用。当市政管网供水量足够时，无负压稳流罐体积较小，整套设备占地很小，设备安装只需接通进出水管道即可，极为方便。

2、无水源的二次污染；无负压稳流罐及整套设备管路均为密封式，从市政管网一直到用户水龙头，均不会受到空气中的杂物和污物的二次污染，无负压稳流罐过流部分均采用食品容器内壁涂料防腐处理，涂料及无负压给水设备均通过上海卫生防疫部门饮用水卫生防疫检测，符合食品卫生标准。

3、节能效果显著；传统的二次加压供水方式采用蓄水池和高位水箱，市政管网供水压力放入蓄水池时能量损失殆尽，能量浪费严重；采用无负压稳流罐后，市政管网供水压力直接叠加在水泵进口，水泵只需补充市政管网供水压力不足部分，整机节能效果显著。

4、无需设置稳压泵和大体积气压罐；一般变频给水设备为了保证用户晚间小流量用水量或零流量时管网的泄漏时，频繁启动给水泵，均设有流量较小的稳压泵和大体积气压罐，既增加了给水设备的一次投资，也增加了设备的运营费用（晚间稳压泵的运行电耗）晚间用水低峰期时，市政管网供水压力和供水量基本都能满足用户的要求，采用无负压稳流给水设备后，市政管网原有压力被充分利用，市政管网的水压力供给用户使用，设备无需设置稳压泵和大体积气压罐，投资节省，且显著提高设备节能效果。

5、功能全、智能化程度高; 采用了先进的变频控制技术，具有软启动，有过载、短路、过压、欠压、缺相、过热和失速保护等功能。在异常情况下进行信号报警，自检、故障判断等、还根据用水量的高低自动调节给水流量。

***工作原理***

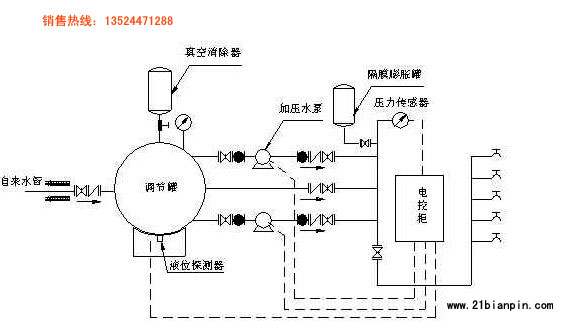

设备正常投入使用时，市政管网的水进入无负压稳流罐，罐内的空气从排气阀大量排出，当空气排放完时，阀内浮球被水浮起，传动塞头关闭位置，慢慢关闭排气口，防止出水，当稳流罐内水流正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气则由排气孔排出。

设备正常运行过程中，当市政管网供水量不足时，市政进水管管内水流空时，稳流罐内水位下降，浮球随之下降，带动塞头开启，吸入空气，使稳流罐内保持大气压力，不至对市政管网产生负压。

当市政管网中压力低于用户所需的设定压力时，水泵变频调速运行，保证用户管网压力符合用户用水的要求。市政管网水压越高，水泵的转速越低，市政管网水压越低，水泵的转速越低高。当市政管网供水压力达到用户要求时，设备停止工作，市政管网的水通过旁通管直接供给用户使用。

当市政管网停水时，稳流罐内水位逐渐下降，当降至最低水位时，稳流罐上的液位计发出停机信号，设备自动停止运行并显示缺水保护信号。

当电网停电时，设备停机，市政管网的水直接从设备旁通管供应到用户。

***自动控制***

正常状态时，二台泵运行，一台泵备用，单台泵运转，当不用水或用水量非常少时，水泵进入休眠状态，停止工作。当用水量加大时水压降低，水泵开始投入运行。单台泵运转时，运转时间达到切换时间(时间可设定)后，则停掉该泵，启动另一台泵，……如此，单台泵工作时，三台水泵可轮流切换运行。当一台泵用水量不能满足时，第一台泵切换至工频运转，第二台泵变频启动，如果还是不能满足要求则第二台也切换至工频，第三台变频运转……直到满足恒压要求。当用水量持续减小时，反馈压力超高，则控制器延时切断第一台工频泵，若还是超高则再切掉第二台工频泵……，始终维持管网压力恒定(在切换过程中，压力过渡平稳，不会剧烈波动)。恒压供水装置每台水泵都可切换手动工作状态，各台泵相互不影响。
