控制柜系列之降压起动柜

控制柜系列之降压起动柜

我公司生产的降压起动柜，分直接起动（0.75kW∽15kW），自耦减压起动（15kW∽200 kW）及Y-Δ降压起动（15kW∽132 kW）三种方式。

（一）概述

降压起动控制柜适用于交流50Hz(60Hz)、 电压为660V及以下、容量315KW及以下的三相鼠笼感应电动机。利用自耦变压器减压起动，以减少电动机启动电流对输电网络的影响，并可加速电动机至额定转速和人为停止电动机。对电动机具有过负荷、断相、短路等保护。对自耦变压器装有启动时间的过负荷保护。
本系列产品的性能符合ICE292-4和GB4720-84标准。

（二） 结构简介

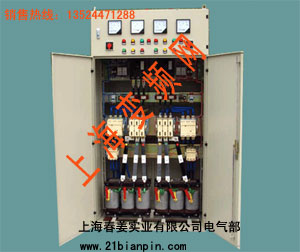

A.降压启动控制柜为箱式防护结构，由自耦变压器、自动开关、交流接触器、热继电器、时间继电器、过流继电器、电流表等元件组成。工作方式有手动、自动、遥控三种。手动和自动方式由转换开关进行。遥控输入接线端子，以备遥控方式操作之用。
　　B.自耦变压器备有额定电压的65％（60％）和80％二个抽头，出厂时接在65％（60％）抽头上，用户如有需要可自行改接到80％的抽头位置，也可在订货时说明需接的抽点位置。
    C.对于90kW以上的产品，带有节能无声运行装置，可节省能源，减少噪音。节能装置由主令开关控制，可手动投入或切除。

（三） 变频器操作方式
A. 自动操作：合上自动开关，接通电源，红色指示灯亮，将转换开关切换到“自动”位置：按“起动”按钮，电动机开始启动，红灯灭，黄灯亮：经欠电流继电器或时间继电器自动转换到全压运行时，黄灯灭，绿灯亮：按“停止”按钮，电动机停止运转。
B. 手动操作：合上自动开关，接通电源，红色指示灯亮，将转换开关切换到“手动”位置；按“起动”按钮，红灯灭，黄灯亮，待电动机转速接近额定转速时（即电流表的指示降到电动机的1.5倍额定电流时），再安“运转”按钮；当电动机起动电流长期降不到1.5倍额定电流时，时间继电器进行强迫转换，电动机转换到全压运行，此时黄灯灭，绿灯亮，按“停止”按钮，电动机停止运转。
C. 采用“遥控”操作方式：将遥控“起动”信号和“停止”按原理接线图接入相应的端子，便可按自动操作的方法来遥控本起动柜。

（四）工作环境

A． 周围最高空气温度不超过40℃，最低温度不低于-10℃。

B． 周围空气温度24h的平均温度不超过35℃。

C． 安装地点海拔高度不超过2000m。

D． 空气月平均最大湿度不大于90%（平均气温在25℃时）。

E． 周围空气中无爆炸危险的介质且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
（五） 注意事项
A.　降压起动柜允许从冷态连续启动2次，每次启动时间为15s，间隔时间为30s，起动柜允许一次或数次连续启动，其总时间不超过40s。

B.订货时，应提供电机容量、电压等级、工作状态等技术数据。
