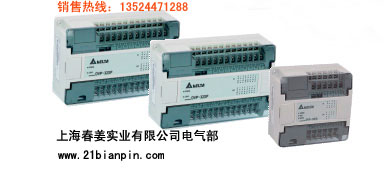

　　 ES/EX系列可編程序控制器
　　台达ES/EX系列PLC体积小，指令丰富，可方便地连成网络来实现复杂的控制，具有极高的性价比，适合于多种行业现场的检测及自动控制。

台达PLC主要功能及特点:
　　　 14/ 20/ 24/ 32/ 60 点主机，最大可扩充至256点
- 4K程序容量（EEPROM）
- 5 kHz 高速计数 / 2通道10 kHz 脉冲输出
- 内建 RS-232C 和 RS-485 ( Modbus Master /Slave)

EX主机带有4AI/2AO
继电器或晶体管输出
交流电源输入100-240VAC (-15%-10%),直流电源输入24VDC
CE UL认证

　　 功能規格

項目		規格	備注
演算控制方式		內存程序．往返式來回掃描方式
輸入/輸出控制方式		結束再生方式 (當執行至END指令)	僅主机的輸入/輸出有立即刷新指令
演算處理速度		基本指令 (數個 us)	應用指令 (10 ~ 數百 us)
程序語言		指令 + 梯形圖+ SFC	含有步進指令
程序容量		3792 Steps	具有內藏EEPROM
指令种類>		基本順序指令32個 (含步進階梯指令)	應用指令107种 (含32位共136种)
步進繼電器 (停電保持用)	初始步進點	10點	S0~S9
步進繼電器 (停電保持用)	一般步進點	118點	S10~S127
輔助繼電器	一般用	512+232點	M000~M511+M768~M999
	停電保持用	256點	M512~M767
	特殊用	280點	M1000~M1279
定時器	數字式	64 點	T0~T63 (100 ms時基)
		63 點	T64~T126 (10 ms 時基，由M1028為ON時)
		1 點	T127 (1 ms 時基)
計數器	一般用	112 點	C0~C111
	停電保持用	16 點	C112~C127
	高速用	13 點 1相10KHz, 2相5KHz	C235~C254 (全部為停電保持)
資料寄存器	一般用	408 點	D0 ~ D407
	停電保持用	192 點	D408~D599
	特殊用	200 點	D1000~D1143、D1256~D1311
指針	P	64點	P0~P63
間接尋址寄存器	E/F	2個	E(=D1028)，F(=D1029)
常數	10進位 K	16 位：-32768~+32767	32位：-2147483648~+2147483647
常數	16進位 H	16 位：0000~FFFF	32位：00000000~FFFFFFFF
串行通訊口	程序寫入/讀出通訊口:RS-232C, 一般功能通訊口:RS-485 (由RS指令控制); 另具modbus便利通訊指令及台達變頻器專用驅動指令
自我診斷 / 保護	輸出/入檢查、系統行時間逾時檢查、不合法指令檢查、程序語法檢查及密碼設定
檢測 / 除錯	程序執行時間顯示、位/字符、組件設定

＊補充: 相關特殊繼電器及資料寄存器請參閱台達PLC技術應用手冊。

　　電气規格

机种項目	DVPPS01	DVP14SS11R/T	DVP08SM11N	DVP08SN11R/T	DVP08SP11R/T	DVP-16SP11R/T
電源電壓	100~240V AC (50/60Hz)	24VDC (-15%~10%) (具直流輸入電源极性反接保護理)
動作規格	電源瞬間斷電5ms以內繼續運轉
電源保險絲容量	－	2A / 250VAC
消耗電力	－	5 W			8 W
絕緣阻抗	－	5 MΩ以上 (所有輸出/入點對地之間 500VDC)
噪聲免疫力	ESD: 8KV Air Discharge EFT: Power Line: 2KV, Digital I/O: 1KV, Analog & Communication I/O: 250V Damped-Oscillatory Wave: Power Line: 1KV, Digital I/O: 1KV RS: 26MHz~1GHz, 10V/m
接地	接地配線之線徑不得小于電源端L, N之線徑 (多台PLC同時使用時，請務必單點接地)
操作/存儲環境境	操作：0℃~55℃(溫度)，50~95%(溫度)，污染等級 2；儲存：-25℃~70℃(溫度)，5~95%（溫度）
耐振動/沖擊	國際標准范 IEC1131-2, IEC 68-2-6（TEST Fc）/ IEC1131-2 & IEC 68-2-27 (TEST Ea)
重量(約),	210(g)	214(g)/208(g)	128(g)	154(g) /146(g)	141(g) /136(g)	162(g) /154(g)

輸入點電气規格
輸入形式	直流（SINK或SOURCE）
輸入電流	24VDC 7mA
動作位准	OFF→ON 10VDC以上
動作位准	ON→OFF 9VDC以下
反應時間	約10ms（由D1020及D1021可作0~15ms的調整）

輸出點電氣規格
輸出點形式	繼電器-R	電晶體-T
電流規格	2A/1點（5A/COM）	55℃ 0.1A/1點、50℃ 0.15A/1點 45℃ 0.2A/1點、40℃ 0.3A/1點（2A/COM）
電壓規格	250VAC,30VDC以下	30VDC
最大負載	100 VA（電感性）	7.2W
最大負載	120 W（電阻性）	7.2W
反應時間	約10 ms	OFF→ON 15us ON→OFF 25us
