LG变频器系列之IG5变频器 经济型变频器(iG5)

	小型单相变频器(iG5)       0.4~2.2Kw,1相

LS产电株式会社（有限公司）隶属于韩国最大的跨国集团LG集团（原名：乐喜金星集团），是韩国产业电器制造业的先驱。自1974年建立以来，公司始终本着敢为人先，不断超越自我的精神，为本国产业经济的发展做出了卓越的贡献；进入八、九十年代后，随着自身科技的不断进步及管理的完善，LS产电更将一大批优秀的产品推向国际市场，尤其在可编程控制器、变频调速器、 直流电机调速器、不间断电源、高压电器、低压电器、电力电子设备等方面，均已取得了骄人的业绩，并深受广大用户的信赖。
    LS产电株式会社现有员工2，990人，其中研发人员213人，生产人员1500人;公司资本金：$540M美元,2000年销售额$650M美元,其中国内$500M,国外$100M;产品主要包括三个方面:1、 电力电子设备和系统；2、自动化设备和系统；3、金属处理和钢、铜管；在韩国天安和清州 设有专门生产以上产品的工厂，全部自动化产品生产能力:$321M/年,其中变频器生产能力100,000套/年;可编程控制器生产 能力100,000套/年;低压电器2500套/日。
    LS产电全部产品通过欧洲CE认证,美国UL认证,加拿大CUL认证,及ISO9001等多种国际认证,符合国际使用标准。
    在韩国，LS产电株式会社的产品是韩国电器（气）系统的首选产品，其中可编程控制器、变频器、电压电器等市场占有率达到50%,是韩国电器（气）的支柱企业。
    LS产电株式会社愿以自己高质量的产品和周到的服务充分满足全球客户的需要，成为世界型的优秀企业。

LG产电 -- LG变频器 -- IG5小型经济型系列

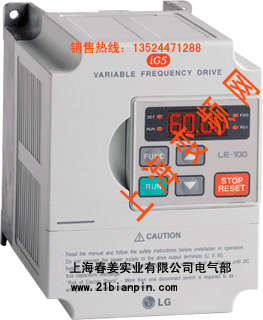

Starvert-iG5　　 ★ 推荐产品

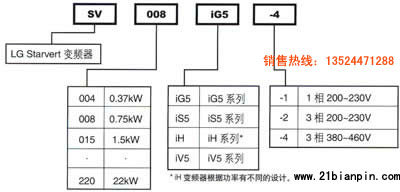

Starvert-iG5     　　 　 一般特性 - 功率/电压等级： 　0.37～1.5kW,200-230VAC,1相 　0.37～4.0kW,200-230VAC,3相 　0.37～4.0kW,380-460VAC,3相 - 防护等级：IP00～IP20 - 变频器类型：采用IGBT的PWM控制 - 控制方式：V/F空间矢量PWM技术 - 内置：RS-485 - 内置：ModBus-RTU - 内置：PID控制 - 远程控制盘(可读写参数) - 0.5Hz输出150%转矩 - 防失速功能 - 8步速控制 - 3段跳跃频率 - 3个多功能输入 - 1个多功能输出 - 模拟输出(0～10V) - PNP and NPN 双方向信号 - 速度跟踪 - 1到10kHz载波频率 - 内置制动单元 - 手动/自动转矩补偿 　 型号 变频器功率选择指南 使用电机 kW　　HP 200～230V 1相 200～230V 1相 200～230V 1相 0.37　　0.5 0.75　 　1 1.5　　　2 2.2　　　3 3.7　　　5 4.0　　5.4 SV004iG5-1 SV008iG5-1 SV015iG5-1 SV004iG5-2 SV008iG5-2 SV015iG5-2 SV022iG5-2 SV037iG5-2 SV040iG5-2 SV004iG5-4 SV008iG5-4 SV015iG5-4 SV022iG5-4 SV037iG5-4 SV040iG5-4  LG变频器功率选择指南 　 规格 200～230V级(0.5～5.5HP)说明 变频器型号（SVXXXIG5-X） 004-1 008-1 015-1 004-2 008-2 015-2 022-2 037-2 040-2 电机功率* 1 HP 0.5 1 2 0.5 1 2 3 5 5.4 kW 0.37 0.75 1.5 0.37 0.75 1.5 2.2 3.7 4 输出功率 容量[kWA]* 2 1.1 1.9 3 1.1 1.9 3 4.5 6.1 6.5 额定电流[A] 3 5 8 3 5 8 12 16 17 频率 0～400Hz 电压 200～230V* 3 输入功率 电压 1phase 200～230V(± 10%) 3phase 200～230V(± 10%) 频率 50～60Hz(± 5%) 50～60Hz(± 5%) 重量[kg]   1.2 1.8 2.1 1.2 1.2 1.8 2.1 2.2 2.2 动态制动 制动电路 在电源板上 平均制动转矩 20%（使用选择的外部制动电阻：100%，150%） 最大连续制动时间 15seconds 最大负载 0～30%ED 冷却方式   强制风冷 自然风冷 强制风冷 防护等级 IP00 380～460V级(0.5～5.5HP)说明 变频器型号（SVXXXIG5-X） 004-4 008-4 015-4 022-4 037-4 040-4 电机功率* 1 HP 0.5 1 2 3 5 5.4 kW 0.37 0.75 1.5 2.2 3.7 4 输出功率 容量[kWA]* 2 1.1 1.9 3 4.5 6.1 6.5 额定电流[A] 1.1 2.5 4 6 8 9 频率 0～400Hz 电压 380～460V* 3 输入功率 电压 3phase 380～460V(± 10%) 频率 50～60Hz(± 5%) 重量[kg]   1.7 1.7 1.8 2.1 2.2 2.2 动态制动 制动电路 在电源板上 平均制动转矩 20%（使用选择的外部制动电阻：100%，150%） 最大连续制动时间 15seconds 最大负载 0～30%ED 冷却方式 强制风冷 防护等级 IP00 * 1)使用4极LG标准电机时，显示最大容量。 * 2)额定容量（3½ *V*I ）对于200V类型来说是根据200V，440V类型是400V. * 3)最大输出电压不能大于输入电压，可以设定输出电压小于输入电压。 控制方式 控制方式 V/F控制 频率设定分辨率 数字设定：0.01Hz（低于100Hz）,0.1Hz（高于100Hz） 模拟设定：0.03Hz/50Hz 频率精度 数字：0.01%最大输出功率 模拟：0.1%最大输出功率 V/F比率 线性，平方，用户V/F 过载能力 额定电流150%-1分钟，额定电流200%-0.5秒(特性与时间成反比) 转矩补偿 手动转矩补偿(0-20%),自动转矩补偿 运行方式 输入信号 运行方式 控制盘/端子/通讯方法 频率设定 模拟：0～10V/4～20mA 数字：控制盘 起动信号 正向，反向 多步数 可达8步速度给定（使用多功能端子） 多步加速/减速时间 0-6,000秒，对于每个设定可以选择和设定8种类型（使用多功能端子）加速/减速方式：线型、U型、S型 紧急停止 中断变频器输出 寸动 寸动运行 输出信号 故障重置 当保护功能处于有效状态时，可以解除故障状态 运行状态 频率等级检测、过载报警、堵转、过压、欠压、变频器过热、运行、停止、恒速，节能运行，速度跟踪，自动多步运行、自动顺序运行 故障输出 接触器输出(30A,30C,30B)-AC250V1A,DC30V1A 输出指示仪表 从输出频率，输出电流，输出电压，直流电压中选择1种(输出脉冲：500Hz，输出电压：0～10V) 运行功能 直流制动，频率限制，跳频，第二功能，滑差补偿，反转保护，自动重起动，节能运行、自整定、PID控制 保护功能 变频器保护 过电压，欠电压，过电流，保险丝断，接地故障，变频器过热，电机过热，缺相，过载保护，外部故障1，2，通讯错误，速度指令丢失，硬件故障，选件故障等 变频器报警 堵转防护，过载报警 瞬间掉电 小于15毫秒：连续运行，大于15毫秒：可以自动重新启动 显示 运行信息 输出频率，输出电流，输出电压，频率设定值，运行速度，直流电压 故障信息 发生故障时显示故障原因，可以保留5次故障原因 环境 环境温度 -10° C～40° C 储存温度 -20° C～65° C 环境湿度 最大90%RH（无结露） 高度·振动 1,000m以下，5.9m/秒 2 （=0.6g）以下 应用场合 无腐蚀气体，易燃气体，油雾，或灰尘 　 接线图   　 端子功能 电源端子配置 符号 功能 R 交流三相线输入，3相，200～230V AC (-2型号)，380～460V AC (-4型号) S T U 到电机得3相输出端子 V W B1 动态制动电阻连接端子 B2 G 底盘接地（根据不同类型，接地端子不一定在端子排上，而可能在散热器上） 控制端子配置 输入信号 类型 符号 名称 说明 起动触点功能选择 P1,P2,P3 多功能输入1，2，3 使用的多功能输入，厂家设定步频率1，2，3 FX 正转指令 当闭合的时候正转，打开的时候停止 RX 反转指令 当闭合的时候反转，打开的时候停止 JOG 寸动频率给定 当寸动信号处于on时，在寸动频率下运行。运行的方向是由FX（或者RX）信号决定的。 BX 紧急停止 当BX信号处于on时，变频器的使出关断。当电机使用电子制动去停止时，使用BX去关断输出信号。 当BX信号处于OFF（没有被锁存关断的情况下），FX信号（或者RX信号）处于ON，电机处于继续运行的状态，所以要小心。 RST 故障复位 当保护电路处于处于有效状态时，释放保护状态。 CM 顺序公共端子 被用作触点输入端子的公共端子。 模拟频率设定 VR 频率给定电源(+12V) 作为模拟频率给定的电源。最大输出+12V，100mA V1 频率给定（电压） 使用频率给定和0-10V作为输入，输入阻抗20KΩ I 频率给定（电流） 使用频率给定和DC 4-20mA作为输入，输入阻抗250Ω CM 频率给定公共端子 模拟频率给定和FM的公共端子（用于监视） 输出信号 脉冲 FM-CM 模拟/数字输出 (用于外部监视) 输出以下的其中一个：输出频率，输出电压，输出电流，DC连接电压，厂家设定的默认值为输出频率，最大输出电压和输出电流为0-12V，1mA，输出频率为500Hz   30A,30C,30B 故障触点输出 保护功能运行时有效。AC250V 1A或更小，DC30V1A或更小 故障：30A-30C short(30B-30C open) 常态：30A-30C short(30B-30C open) MO-MG 多功能输出 在定义多功能输出端子后使用。AC250V 1A 或更小 RS485 S+,S- 通讯端口 RS485通信 　 控制盘 区分 显示 名称 说明 键 FUNC 设定值 使用于变更/储藏设定值 ▲UP 上键 使用于移动代码或增加设定值时。 ▼DOWN 下键 使用于移动代码或减少设定值时。 RUN 运行键 用于运行变频器 STOP/RESET 停止/复位键 运行中暂停指令键/故障发生时，解除故障 LED REV 反向显示 反向运行时点灯 FWD 正向显示 正向运行时点灯 SET 设定值 使用FUNC键，设置参数时点灯 RUN 运行 定速点灯，加减速度中时闪亮 　 选件 选件 说明 DIN导轨安装板 DIN导轨安装板 远程控制盘电缆 远程控制盘电缆和安装板 　 制动 规格应用 变频器 电阻容量 [W] 电阻值 [Ω] 平均制动转矩 [%] 执行转矩[%] 连续制动时间 [sec] SV004iG5-1 100 400 100 5 5 SV008iG5-1 100 200 100 5 5 SV015iG5-1 100 100 100 3 5 SV004iG5-2 100 400 100 5 5 SV008iG5-2 100 200 100 5 5 SV015iG5-2 100 100 100 3 5 SV022iG5-2 100 60 100 2 5 SV037iG5-2 100 40 100 2 5 SV040iG5-2 100 40 100 2 5 SV004iG5-4 100 1800 100 5 5 SV008iG5-4 100 900 100 5 5 SV015iG5-4 100 450 100 3 5 SV022iG5-4 100 300 100 2 5 SV037iG5-4 100 200 100 2 5 SV040iG5-4 100 200 100 2 5 制动转矩大时 变频器 电阻容量 [W] 电阻值 [Ω] 平均制动转矩 [%] 执行转矩[%] 连续制动时间 [sec] SV004iG5-1 100 400 100 5 5 SV008iG5-1 100 200 100 5 5 SV015iG5-1 200 100 100 5 5 SV004iG5-2 100 400 100 5 5 SV008iG5-2 100 200 100 5 5 SV015iG5-2 200 100 100 5 5 SV022iG5-2 300 60 100 5 5 SV037iG5-2 500 40 100 5 5 SV040iG5-2 500 40 100 5 5 SV004iG5-4 100 1800 100 5 5 SV008iG5-4 100 900 100 5 5 SV015iG5-4 200 450 100 5 5 SV022iG5-4 300 300 100 5 5 SV037iG5-4 500 200 100 5 5 SV040iG5-4 500 200 100 5 5 变频器 电阻容量 [W] 电阻值 [Ω] 平均制动转矩 [%] 执行转矩[%] 连续制动时间 [sec] SV004iG5-1 150 300 150 5 5 SV008iG5-1 150 150 150 5 5 SV015iG5-1 300 60 150 5 5 SV004iG5-2 150 300 150 5 5 SV008iG5-2 150 150 150 5 5 SV015iG5-2 300 60 150 5 5 SV022iG5-2 400 50 150 5 5 SV037iG5-2 600 33 150 5 5 SV040iG5-2 600 33 150 5 5 SV004iG5-4 150 1200 150 5 5 SV008iG5-4 150 600 150 5 5 SV015iG5-4 300 300 150 5 5 SV022iG5-4 400 200 150 5 5 SV037iG5-4 600 130 150 5 5 SV040iG5-4 600 130 150 5 5  LG变频器产品介绍： - 功率/电压等级： 　0.37～1.5kW,200-230VAC,1相 　0.37～4.0kW,200-230VAC,3相 　0.37～4.0kW,380-460VAC,3相 - 防护等级：IP00～IP20 - 变频器类型：采用IGBT的PWM控制 - 控制方式：V/F空间矢量PWM技术 - 内置：RS-485 - 内置：ModBus-RTU - 内置：PID控制 - 远程控制盘(可读写参数) - 0.5Hz输出150%转矩 - 防失速功能 - 8步速控制 - 3段跳跃频率 - 3个多功能输入 - 1个多功能输出 - 模拟输出(0～10V) - PNP and NPN 双方向信号 - 速度跟踪 - 1到10kHz载波频率 - 内置制动单元 - 手动/自动转矩补偿 控制方式 控制方式 V/F控制 频率设定分辨率 数字设定：0.01Hz（低于100Hz）,0.1Hz（高于100Hz） 模拟设定：0.03Hz/50Hz 频率精度 数字：0.01%最大输出功率 模拟：0.1%最大输出功率 V/F比率 线性，平方，用户V/F 过载能力 额定电流150%-1分钟，额定电流200%-0.5秒(特性与时间成反比) 转矩补偿 手动转矩补偿(0-20%),自动转矩补偿 运行方式 输入信号 运行方式 控制盘/端子/通讯方法 频率设定 模拟：0～10V/4～20mA 数字：控制盘 起动信号 正向，反向 多步数 可达8步速度给定（使用多功能端子） 多步加速/减速时间 0-6,000秒，对于每个设定可以选择和设定8种类型（使用多功能端子）加速/减速方式：线型、U型、S型 紧急停止 中断变频器输出 寸动 寸动运行 输出信号 故障重置 当保护功能处于有效状态时，可以解除故障状态 运行状态 频率等级检测、过载报警、堵转、过压、欠压、变频器过热、运行、停止、恒速，节能运行，速度跟踪，自动多步运行、自动顺序运行 故障输出 接触器输出(30A,30C,30B)-AC250V1A,DC30V1A 输出指示仪表 从输出频率，输出电流，输出电压，直流电压中选择1种(输出脉冲：500Hz，输出电压：0～10V) 运行功能 直流制动，频率限制，跳频，第二功能，滑差补偿，反转保护，自动重起动，节能运行、自整定、PID控制 保护功能 变频器保护 过电压，欠电压，过电流，保险丝断，接地故障，变频器过热，电机过热，缺相，过载保护，外部故障1，2，通讯错误，速度指令丢失，硬件故障，选件故障等 变频器报警 堵转防护，过载报警 瞬间掉电 小于15毫秒：连续运行，大于15毫秒：可以自动重新启动 显示 运行信息 输出频率，输出电流，输出电压，频率设定值，运行速度，直流电压 故障信息 发生故障时显示故障原因，可以保留5次故障原因 环境 环境温度 -10° C～40° C 储存温度 -20° C～65° C 环境湿度 最大90%RH（无结露） 高度·振动 1,000m以下，5.9m/秒 2 （=0.6g）以下 应用场合 无腐蚀气体，易燃气体，油雾，或灰尘  规格应用 变频器 电阻容量 [W] 电阻值 [Ω] 平均制动转矩 [%] 执行转矩[%] 连续制动时间 [sec] SV004iG5-1 100 400 100 5 5 SV008iG5-1 100 200 100 5 5 SV015iG5-1 100 100 100 3 5 SV004iG5-2 100 400 100 5 5 SV008iG5-2 100 200 100 5 5 SV015iG5-2 100 100 100 3 5 SV022iG5-2 100 60 100 2 5 SV037iG5-2 100 40 100 2 5 SV040iG5-2 100 40 100 2 5 SV004iG5-4 100 1800 100 5 5 SV008iG5-4 100 900 100 5 5 SV015iG5-4 100 450 100 3 5 SV022iG5-4 100 300 100 2 5 SV037iG5-4 100 200 100 2 5 SV040iG5-4 100 200 100 2 5  制动转矩大时 变频器 电阻容量 [W] 电阻值 [Ω] 平均制动转矩 [%] 执行转矩[%] 连续制动时间 [sec] SV004iG5-1 100 400 100 5 5 SV008iG5-1 100 200 100 5 5 SV015iG5-1 200 100 100 5 5 SV004iG5-2 100 400 100 5 5 SV008iG5-2 100 200 100 5 5 SV015iG5-2 200 100 100 5 5 SV022iG5-2 300 60 100 5 5 SV037iG5-2 500 40 100 5 5 SV040iG5-2 500 40 100 5 5 SV004iG5-4 100 1800 100 5 5 SV008iG5-4 100 900 100 5 5 SV015iG5-4 200 450 100 5 5 SV022iG5-4 300 300 100 5 5 SV037iG5-4 500 200 100 5 5 SV040iG5-4 500 200 100 5 5 变频器 电阻容量 [W] 电阻值 [Ω] 平均制动转矩 [%] 执行转矩[%] 连续制动时间 [sec] SV004iG5-1 150 300 150 5 5 SV008iG5-1 150 150 150 5 5 SV015iG5-1 300 60 150 5 5 SV004iG5-2 150 300 150 5 5 SV008iG5-2 150 150 150 5 5 SV015iG5-2 300 60 150 5 5 SV022iG5-2 400 50 150 5 5 SV037iG5-2 600 33 150 5 5 SV040iG5-2 600 33 150 5 5 SV004iG5-4 150 1200 150 5 5 SV008iG5-4 150 600 150 5 5 SV015iG5-4 300 300 150 5 5 SV022iG5-4 400 200 150 5 5 SV037iG5-4 600 130 150 5 5 SV040iG5-4 600 130 150 5 5 型号 额定电流（A） 说明 SV004iG5-1 功率0.37KW（输入：3相220V/输出：3相0~220V） SV008iG5-1 功率0.75KW（输入：3相220V/输出：3相0~220V） SV015iG5-1 功率1.5KW（输入：3相220V/输出：3相0~220V） SV004iG5-4 功率0.37KW（输入：3相380V/输出：3相0~380V） SV008iG5-4 功率0.75KW（输入：3相380V/输出：3相0~380V） SV015iG5-4 功率1.5KW（输入：3相380V/输出：3相0~380V） SV022iG5-4 功率2.2KW（输入：3相380V/输出：3相0~380V） SV037iG5-4 功率3.7KW（输入：3相380V/输出：3相0~380V） SV040iG5-4 功率4.0KW（输入：3相380V/输出：3相0~380V） SV004iG5-2 功率0.37KW（输入：3相220V/输出：3相0~220V） SV008iG5-2 功率0.75KW（输入：3相220V/输出：3相0~220V） SV015iG5-2 功率1.5KW（输入：3相220V/输出：3相0~220V） SV022iG5-2 功率2.2KW（输入：3相220V/输出：3相0~220V） SV037iG5-2 功率3.7KW（输入：3相220V/输出：3相0~220V） SV040iG5-2 功率4.0KW（输入：3相220V/输出：3相0~220V） LG变频器,IG5变频器,经济型变频器,IG5咨询热线：021-25955536 1352447l288 上海春姜实业有限公司电气事业部
