概述
CJ-QBG隔膜式、补气式气压自动给水设备是国内近年来出现的新型给水设备。隔膜式气压自动供水设备由膨胀水罐、水泵、自动控制柜、管道、阀门、仪表等组成。本公司已系列化生产，该产品可以弥补低压供水不足，代替屋顶水箱或水塔。该系列广泛用于居民住宅、宾馆饭店、医院等民用建筑和工业设施的生活、生产及消防系统上。CJ-QBG隔膜式、补气式气压自动给水装亦被广泛用于热水供应，热水采暖，小区集中供暖空调系统做落地膨胀水箱，深受广大用户的信任和好评。
特点
1、密闭性能好：罐体为密封装置，气水接触少，保证水质不收污染。 2、结构紧凑、占地少：借助电脑三维设计，不仅仅是简单地拼合，而且科学合理布置各组成部件，最大限度压缩占地面积。 3、美观、大方：可取代生活、消防、采暖、及空调用的高位水塔，不影响建筑美观，降低建筑造价。 4、便于集中管理：该机组为一体化结构，免除用户因不同厂家产生的售后服务不一致的麻烦。
工作原理

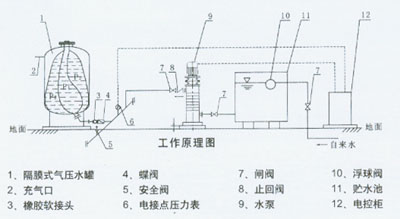

根据波义耳气体定律，一定质量的气体在一定温度下，压力与容积的乘积为常数。当水泵工作时，水送至给水管网的同时，多余的水进入气压水罐，水室扩大并将罐内的气体压缩，气室缩小，罐内的压力随之升高；压力升到最高工作压力P2时，电控柜切断水泵的电源，水泵停转，此时利用罐内被压缩气体的压力将罐内贮存的水送入给水管网，水室缩小，气室扩大，罐内压力也随之下降，当压力降低到工作压力P1时，电控柜接通水泵电源，水泵重新启动，如此周而复始，不断运行，其工作原理见下图。
型号说明
QBG——隔膜式气压自动供水设备

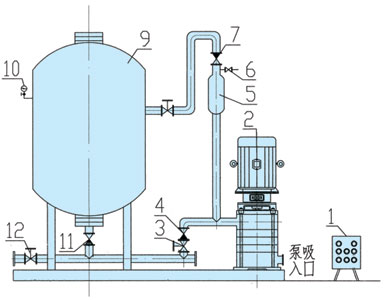

结构说明
CJ-QBG型隔膜式气压自动供水设备由气压罐、水泵、自动控制柜、管道组成。 CJ-QBG型补气式气压自动给水设备是在隔膜式基础上取消隔膜增加补气系统而成。
技术参数
说明：1.表中的产品的重量为0.6、1.0MPa工作压力时的值.2.若用户有1.6mpa.2.5mpa的要求，在订货的特别说明，以使特殊定制.

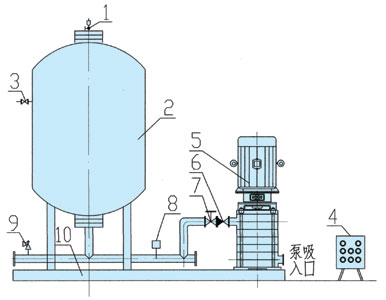

单泵单罐外形参数
CJ-QBG1400

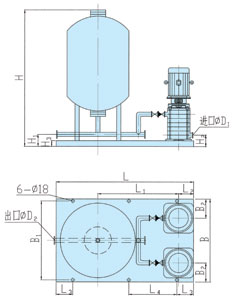

双泵单罐外形参数
使用说明
1、安装时应保持水平。 2、产品出厂前已进行了压力试验和气室充气工作，用户不需再进行压力试验，现场安装时也不得随意拆卸罐体，以防罐体内气体伤人或影响设备的密封性。 3、机房应有良好的通风条件，室温(冬季)不低于2℃，室外安装应考虑防冻措施。 4、若调试人员调试时，发现罐内需要充气，应严格按下述操作程序进行。 1) 气压水罐的调试程序，应本着先充水后充氮的原则进行。充水时可利用城市给水系统充水。充水时将排气阀打开，当水室空气排净后即停止充水，关闭排气阀，开始充气。 2) 充气时先将电接点压力表上、下指针转至需要的最高压力和最低压力位置上，然后打开充气嘴进行充气，当气压的充气压力达到最高压力值时，充气完毕，关闭充气嘴。
1、确定最大小时用水量Q。
Q——最大小时用水量(m3/h) m——用水人数 qr——用水量标准(升/人.日) T——用水时间(小时)一般24小时； K——小时变化系数 2、确定气压给水设备最低工作压力P1和最高工 作压力P2(表压)
P1——罐内气体最低工作压力(MPa) h1——水池最低水位至建筑物最高点的 垂直差(m) h2——管网沿途阻力(m) h3——管网局部阻力(m) h4——最不利用水点的流出水头(m) h5——消防需加水头(m)(如需要消防功能启动时) 102——换算系数 1MPa≈102mH2O
p2——最高工作压力(MPa) α——最低工作压力与紧高工作压力之 比(绝对压力) 即：P1/P2，一般采用0.65-0.85，选
3、根据Q和 选择配套水泵选定水泵的扬程为H，流量为qb，H=
时，qb≥1.2Q
4、根据水泵的流量，确定膨胀水罐调节水容积Vs
Vs——给水系统所需气压罐调节容积 (m3)C——安全系数(宜采用1.0~1.3)qb——工作水泵计算流量(m3/h)n——水泵小时启动次数，取6~8次。5、确定膨胀水罐型号
V总——膨胀水罐总容积(m3)β——膨胀水罐容积系数取1.05；α——膨胀水罐工作压力之比，取值与计算 P2 时应一致。根据膨胀水罐的总容积V总及最高工作压力P2确定隔膜式膨胀水罐的型号、规格和数量，从参数表中选取符合要求的膨胀水罐，使V0≥V总;如一台罐不能满足要求时，可用多台罐组合，使用多台罐组合时，使V0≥V总。再根据P2选定膨胀水罐的工作压力等级。
选择配套水泵
