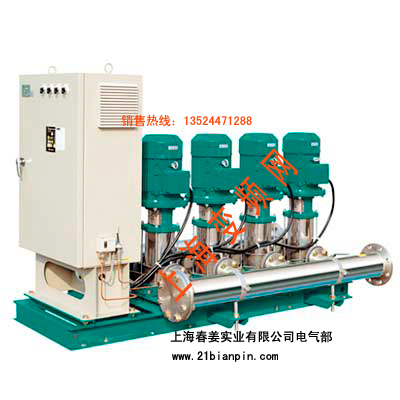

变频恒压供水设备
您当前的位置:首页 > 产品供求 > 产品供应

恒压供水节能方案

时间:2009-08-08 05:16:39  来源:上海变频网  作者:上海变频

恒压供水节能方案

一、 供水系统节能分析
    在供水系统中,最基本的控制对象是流量,供水系统的基本任务就是要满足用户对流量的需求。目前,常见的流量控制方式有阀门控制和转速控制两种。

1. 阀门控制

即通过调节阀门开度来控制流量。此时,供水系统的管道阻力将随阀门开度的改变而改变,而扬程特性保持不变。

    在供水系统设计时,其水泵扬程及供水流量都是以满足用户的最大可能需求而选定的,且留有一定余量。而实际应用当中,系统在大部分时间里都是非满负荷运行的,这就必须要减小阀门开度,调整供水流量。这样,管道阻力随之增大,从而产生大量的截流损失。这种控制方式不仅会浪费许多电机输出功率,而且因为管阻特性的改变,整个系统的供水效率也会大为降低。

2. 转速控制

即通过改变水泵的转速来调节流量,而阀门的开度保持不变(一般保持最大开度)。当水泵转速改变时,供水系统的扬程特性随之改变,而管阻特性不变。

    在这种控制方式下,通过变频调速技术改变水泵电机的转速,水泵的供水流量可随着用水流量的改变而改变,达到真正的供需平衡,在节能的同时,也可使整个系统达到最佳工作效率。随着变频调速技术的日趋成熟,这种控制方式得到了越来越多的推广应用。

3. 节能理论依据

由流体力学理论可知,大部分流体传输设备(如离心式水泵、风机等)的输出流量Q与其转速n成正比;输出压力或扬程P与其转速n的平方成正比;输出功率N与其转速n的三次方成正比,用数学公式可表示为:
    Q
 K1 × n
    P
 K2 × n2
    N
 Q × P  K3 × n3    K1 K2 K3为比例常数)


由上述原理可知,降低水泵的转速,水泵的输出功率将下降更多。例如,将电机的供电频率由50Hz降为40Hz,则理论上,频率改变后与改变前的输出功率之比为 40/503 = 51.2%

     长期实践证明,在供水系统中接入变频节能系统,利用变频技术改变水泵转速来调节管道中的流量,以取代阀门调节方式,能取得明显的节能效果,一般节电率都在30%以上。另外,变频器的软启动功能及平滑调速的特点可实现对流量的平稳调节,同时减少启动冲击并延长机组及管组的使用寿命。

二、恒压供水节能方案

如上所述,流量是供水系统的基本控制对象,供水流量需要随时满足用水流量。在供水系统中,管道中的水压能够充分反映供水能力与用水需求之间的关系:

   供水流量 > 用水流量   →   管道水压上升

   供水流量 < 用水流量   →   管道水压下降


   供水流量 = 用水流量   →   管道水压不变


所以,保持管道中的水压恒定,就可保证该处供水能力恰好满足用水需求,这就是恒压供水系统所要达到的目的。

  供水压力由用户在PID调节器上设定,同时压力传感器将管路的实际压力反馈给PID调节器,经过PID算法得出的比较变量将以模拟量的形式接入到变频器的频率设定端,再由变频器控制电机及水泵的转速、最终调节水泵的输出流量达到恒压供水目的,满足供水及用水平衡。

    整个控制过程如下:

用水需求↑ —— 管路水压↓—— 压力设定值与返馈值的差值↑ —— PID输出↑ —— 变频器输出频率↑ —— 水泵电机转速↑ —— 供水流量↑—— 管路水压趋于稳定

节能系统特点
A.
变频器界面为LED显示,设定参数丰富;键盘布局简洁、易于操作。
B.
变频器有过流、过压、过热、缺相等多种电子保护装置,并具有故障报警输出功能,可有效保护供水系统的正常运作;
C.
专用数字PID调节器为LED双屏显示,参数设定方便,易于监控;
D.
加装变频节能器后,水泵电机具有软启动及变频调速功能,可有效降低系统的机械磨损,同时减轻管路负担。

E.
手动”“自动两种工作模式,在变频器出现故障的情况下,仍可按原有工作方式继续运行。

恒压供水节能,恒压供水,供水节能咨询热线:021-25955536 1352447l288
上海春姜实业有限公司电气事业部
