英威腾变频器系列之CHE系列开环型矢量变频器

时间:2009-09-07 08:22:59  来源:上海变频网  作者:上海变频器

英威腾变频器系列之CHE系列开环型矢量变频器

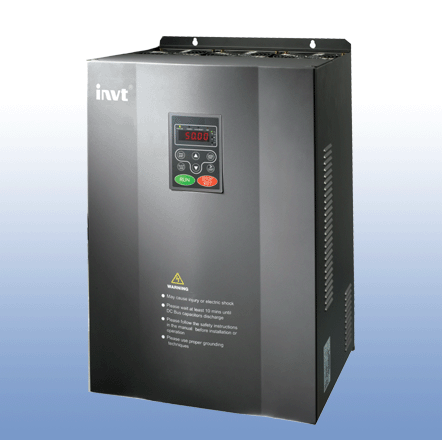

变频器图片

[:产品详细:]

一、真正的矢量控制

CHE系列变频器采用DSP控制系统,完成真正的无速度传感器矢量控制(开环矢量控制),与V/F控制相比,矢量控制有更大的优越性。

二、经济型结构

CH E
系列变频器为简易型变频器,主要面向配套客户,能满足大部分客户的功能需求。

功能模块名称

功能说明

独立外引键盘

实现本机键盘与外引键盘的双重控制及变频器运行状态的监视

LED外引键盘:为简易型键盘,可实现本机键盘的所有功能

串行通讯功能

提供RS485物理通讯接口(选配)

内嵌MODBUS  RTUASCⅡ两种通讯模式

端子功能

提供丰富的端子控制功能供用户自由选择

三、主要技术参数

1、输出频率范围:0.00600.00Hz
2
、速度控制方式:无PG矢量控制(SVC)、V/F控制
3
、指令通道方式:操作面板、端子控制、远程通讯控制
4
、频率给定方式:数字键盘给定、模拟量给定(电流、电压信号)、远程通讯给定、多段速给定、PID闭环给定等
5
、起动转矩大:0.5Hz/150% (SVC)
6
、载波频率范围:1.0K15.0KHz
7
、速度控制精度:±0.5%最高速度 (SVC)
8
、自动电压调整(AVR):当电网电压变化时,能自动保持输出电压恒定
9
、自动限流:能限制电机电流的最大值,从而可靠地保护变频器和电机
10
、摆频控制:多种三角波频率曲线,满足纺织行业的个性化需求
11
、多功能QUICK/JOG键:可做多功能按键使用,满足用户的多种应用要求
12
、所有的输入、输出端子皆为可编程的,方便用户的使用
13
、开环转矩控制:可实现真正的张力控制

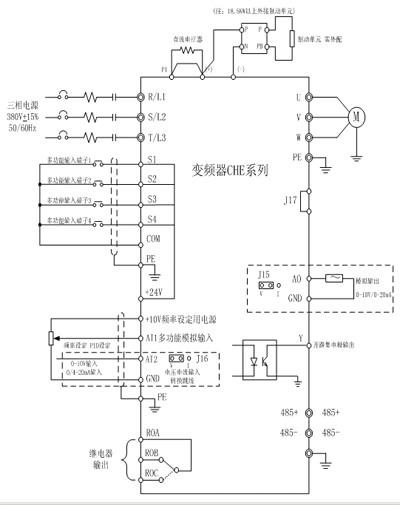

四、 标准接线图





五、CHE变频器系列


变频器型号

输入电压

额定输出功率(kW

额定输入电流(A

额定输出电流(A

适配电机

机型

CHE100-0R4G-S2

单相220V范围:

-15%

+15%

0.4

5.4

2.3

0.4

A

CHE100-0R7G-S2

0.75

8.2

4.5

0.75

A

CHE100-1R5G-S2

1.5

14.2

7.0

1.5

B

CHE100-2R2G-S2

2.2

23.0

10

2.2

B

变频器型号

输入电压

额定输出功率(kW

额定输入电流(A

额定输出电流(A

适配电机

机型

CHE100-0R7G-2

三相220V

范围:

-15%

+15%

0.75

5.0

4.5

0.75

B

CHE100-1R5G-2

1.5

7.7

7

1.5

B

CHE100-2R2G-2

2.2

11.0

10

2.2

B

CHE100-004G-2

3.7

17.0

16

3.7

C

CHE100-5R5G-2

5.5

21.0

20

5.5

C

CHE100-7R5G-2

7.5

31.0

30

7.5

D

CHE100-011G-2

11.0

43.0

42

11.0

E

CHE100-015G-2

15.0

56.0

55

15.0

E

CHE100-018G-2

18.5

71.0

70

18.5

E

CHE100-022G-2

22.0

81.0

80

22.0

F

CHE100-030G-2

30.0

112.0

110

30.0

F

CHE100-037G-2

37.0

132.0

130

37.0

F

CHE100-045G-2

45.0

163.0

160

45.0

G

变频器型号

输入电压

额定输出功率(kW

额定输入电流(A

额定输出电流(A

适配电机

机型

CHF100-0R7G-4



三相380V

范围:

-15%~+15%

0.75

3.4

2.5

0.75

B

CHE100-1R5G-4

1.5

5

3.7

1.5

B

CHE100-2R2G-4

2.2

5.8

5.0

2.2

B

CHE100-004G/5R5P-4

4.0/5.5

10/15

9/13

4.0/5.5

C

CHE100-5R5G/7R5P-4

5.5/7.5

15/20

13/17

5.5/7.5

C

CHE100-7R5G/011P-4

7.5/11.0

20/26

17/25

7.5/11.0

D

CHE100-011G/015P-4

11.0/15.0

26/35

25/32

11.0/15.0

D

CHE100-015G/018P-4

15.0/18.5

35/38

32/37

15.0/18.5

D

CHE100-018G/022P-4

18.5/22.0

38/46

37/45

18.5/22.0

E

CHE100-022G/030P-4

22.0/30.0

46/62

45/60

22.0/30.0

E

CHE100-030G/037P-4

30.0/37.0

62/76

60/75

30.0/37.0

E

CHE100-037G/045P-4

37.0/45.0

76/90

75/90

37.0/45.0

F

CHE100-045G/055P-4

45.0/55.0

90/105

90/110

45.0/55.0

F

CHE100-055G/075P-4

55.0/75.0

105/140

110/150

55.0/75.0

F

CHE100-075G/090P-4

75.0/90.0

140/160

150/176

75.0/90.0

G

CHE100-090G/110P-4

90.0/110.0

160/210

176/210

90.0/110.0

G

CHE100-110G/132P-4

110.0/132.0

210/240

210/250

110.0/132.0

G

CHE100-132G/160P-4

132.0/160.0

240/290

250/300

132.0/160.0

H

CHE100-160G/185P-4

160.0/185.0

290/330

300/340

160.0/185.0

H

CHE100-185G/200P-4

185.0/200.0

330/370

340/380

185.0/200.0

H

CHE100-200G/220P-4

200.0/220.0

370/410

380/415

200.0/220.0

I

CHE100-220G/250P-4

220.0/250.0

410/460

415/470

220.0/250.0

I

CHE100-250G/280P-4

250.0/280.0

460/500

470/520

250.0/280.0

I

CHE100-280G/315P-4

280.0/315.0

500/580

520/600

280.0/315.0

I

CHE100-315G/350P-4

315.0/350.0

580/620

600/640

315.0/350.0

I

CHE100-350G-4

350.0

620.0

640.0

350.0

J

CHE100-400P-4

400.0

670.0

690.0

400.0

J

CHE100-400G-4

400.0

670.0

690.0

400.0

J

CHE100-500P-4

500.0

835.0

860.0

500.0

J

CHE100-500G-4

500.0

835.0

860.0

500.0

J

CHE100-560P-4

560.0

920.0

950.0

560.0

J

CHE100-560G-4

560.0

920.0

950.0

560.0

J

CHE100-630P-4

630.0

1050.0

1100.0

630.0

J

CHE100-630G-4

630.0

1050.0

1100.0

630.0

J

CHE100-700P-4

700.0

1250.0

1300.0

700.0

J



六、可靠性设计

1、全系列独立风道设计
   全系列独立风道
   散热器安装方式为柜体内、柜体外可选,风扇更换方便,变频器维护简单
   极大提高了变频器在纺织、印染、化纤、造纸、拉丝、水泥制造等行业不同的应用环境下长期运行的可靠性
2、宽电网电压设计
   电网输入电压在-15%15%,变频器可安全运行,用户无须其他处理
318.5KW90KW标准配备直流电抗器
   提高输入侧功率因数
   提高整机效率及热稳定
   有效消除输入侧的高次谐波对变频器的影响,减少对外围的干扰
4、安全自检功能
   变频器上电,系统对软、硬件进行完备的安全自检
   系统对功能参数的修改及设置进行安全的钳制,防止用户对功能参数的误设置
5、超强的保护功能
   为用户提供多达20多种的故障保护功能,可实现从变频器到电机、到外围设备的全方位保护
   提供故障自动复位功能,方便常规故障的自动排除
   内置雷击过流保护装置,有效提高对于感应雷的自我保护功能
6、标准的制造平台
   专业化流水生产线
   严格的生产管理制度
