中央空调群控系统

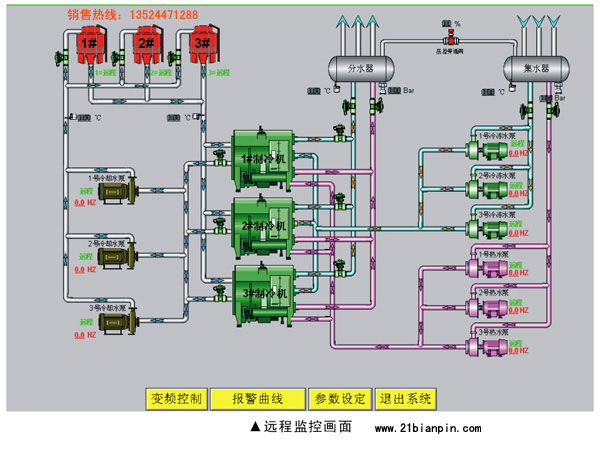

中央空调群控系统可以通过现场控制器和上位机的通讯实现对空调机房设备及末端设备进行集中管理和监控，从科学的能源管理出发，降低中央空调的管理成本和运行能耗，实现机房的无人值守，确保中央空调的安全运行，最大限度的提同中央空调系统的运行效率。并可以开放协议和BAS系统实现通讯。
系统功能：
SK中央空调群控系统可实现以下完整的空调设备监控功能：
1．实现主机、循环水泵、冷却塔、阀门等设备的软联锁开关控制；
2．实现通过SKB变频节能仪对冷冻（媒）水供回水温度、温差、压力的恒值控制，达到高效节能；
3．实现通过SKB变频节能仪对冷却水回水温度、压力的恒值控制，达到高效节能；
4．实现空调系统的冷（热）负荷自动实时跟踪，控制主机开机台数，优化设备组合，达到高效节能；
5．实现主机、循环水泵、冷却塔、阀门等设备的故障报警监视；
6．实现主机、循环水泵、冷却塔设备运行的实时显示和运行记录；
7．实现主备设备之间的自动切换；
8．实现累计设备运行时间，及时提醒用户进行设备维护。
系统特点：
●节能运行
SK群控系统在满足空调系统的前提下，自动对整个空调系统冷（热）负荷进行计算，自动选择最合理的设备运行数量，同时通过SKB变频节能仪对中央空调循环水泵、风机进行变频控制，以能耗最低为控制目标，进行最优化的设备组合控制。
就整个中央空调系统能耗而言，选用SK中央空调群控系统以后，可节约能耗25%以上，大大的降低人力资源配备。
●安全运行
SK群控系统可实现空调机房的无人值守，提高运行效率，通过对空调设备运行状态的自动监控，实现空调设备的联锁启动、停机、顺序控制；实现恒定的供回水温度、压力，保证整个空调系统的效果。
●优化组合运行
SK群控系统通过对空调设备运行时间的累计比较，优化组合设备的运行，保证各设备运行时间一致，延长机房设备的使用寿命。

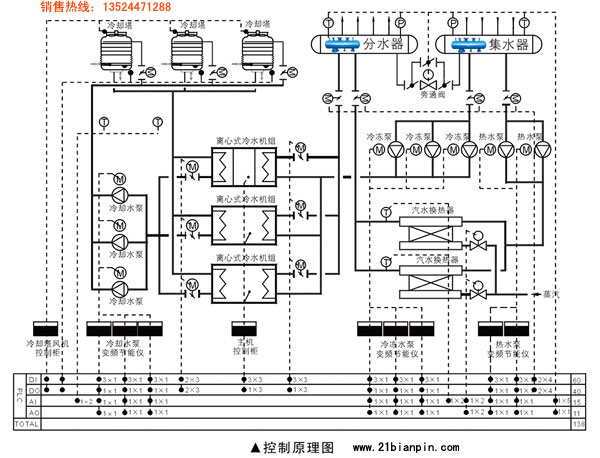

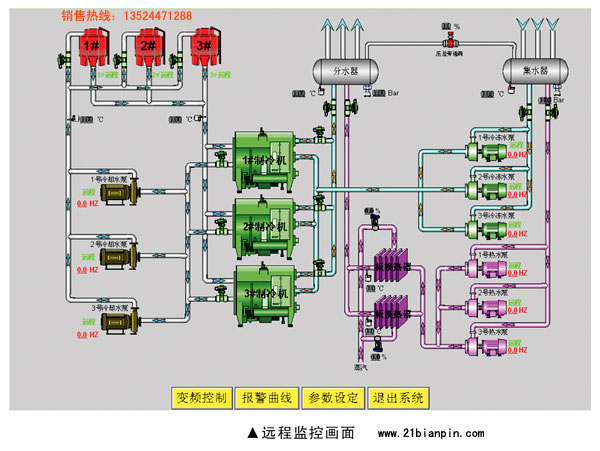

（冷水机组+板换机组）基本功能
●冷水机组可根据负荷变化实现加减机台数控制 ●板换机组可根据负荷变化实现加减机台数控制 ●利用板换一次侧电动调节阀门控制二次侧热水出水温度 ●所有空调设备和监测参数（温度、压力、流量）监控 ●循环水泵实现变流量控制 ●冷却塔台数控制 ●压差旁通阀恒压差控制 ●水泵开关与冷（热）水主机，相关阀门的顺序联锁启停	●水泵，冷却塔启停方式：变频 ●用户只需要将～380V电源引入冷冻机 ◇根据用户或工程需要，进行功能的增加和删减 ◇循环水泵变流量控制采用DCF变频节能仪 ◇冷却塔风机变风量控制变流量控制系统采用DCF变频节能仪 ◇主要器件品牌可以由用户制定

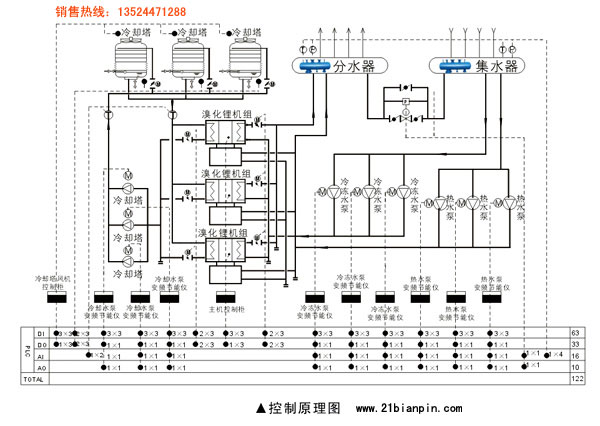

（溴化锂机组）基本功能
●溴化锂机组台数根据负荷变化自动启停 ●所有空调设备和监测参数（温度、压力、流量）监控 ●循环水泵采用变流量控制 ●冷却塔台数控制 ●油路系统自动控制 ●压差旁通阀恒压差控制 ●水泵开关与溴化锂机组，相关阀门的顺序联锁启停	●水泵，冷却塔启停方式：变频 ●用户只需要将～380V电源引入冷冻机房 ◇根据用户或工程需要，进行功能的增加和删减 ◇循环水泵变流量控制采用DCF变频节能仪 ◇冷却塔风机变风量控制变流量控制采用DCF变频节能仪 ◇主要器件品牌可以由用户制定

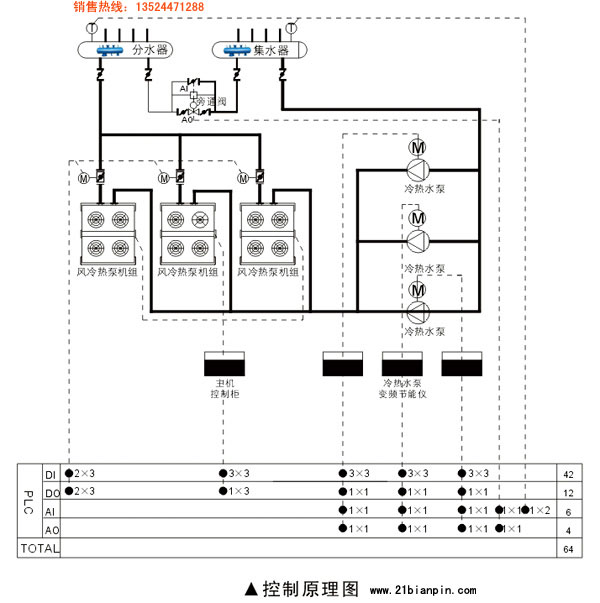

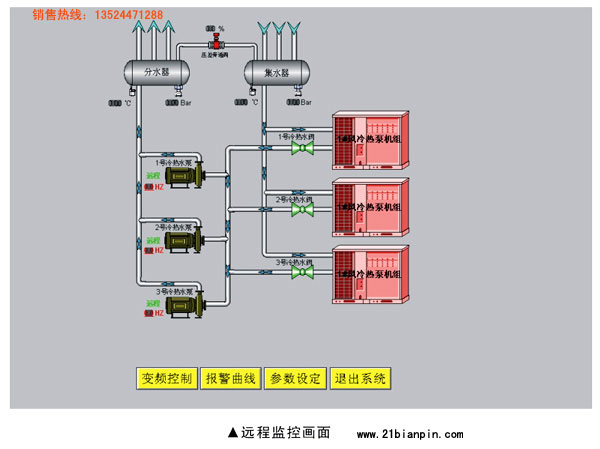

（风冷热泵机组）基本功能
●风冷热泵机组台数根据负荷变化实现加减机台数控制 ●所有空调设备和监测参数（温度、压力、流量）的监控 ●循环水泵实现变流量控制 ●压差旁通阀恒压差控制 ●水泵开关与风冷热泵主机，相关阀门的顺序联锁启停	●水泵启停方式：变频 ●用户只需要将～380V电源引入冷冻机房 ◇根据用户或工程需要，进行功能的增加和删减 ◇循环水泵变流量控制系统采用DCF变频节能仪 ◇主要器件品牌可以由用户制定

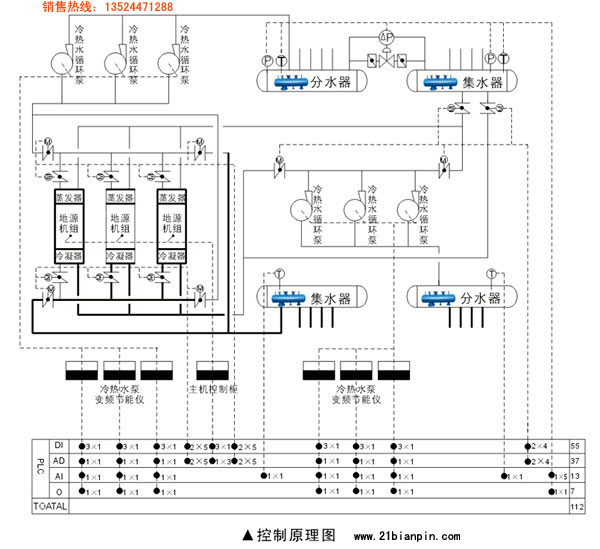

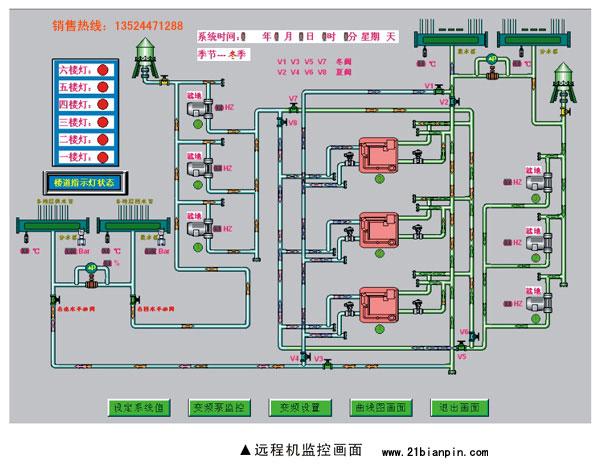

（水源、地源热泵机组）基本功能
●冷热水机组合数根据负荷变化自动启停 ●所有空调设备和监测参数（温度、压力、流量）监控 ●循环水泵采用变流量控制 ●压差旁通阀恒压差控制 ●水泵开关与冷（热）水主机，相关阀门的顺序联锁启停	●水泵启停方式：变频 ●用户只需要将～380V电源引入冷冻机房 ◇根据用户或工程需要，进行功能的增加和删减 ◇循环水泵变流量控制采用DCF变频节能仪 ◇主要器件品牌可以由用户制定

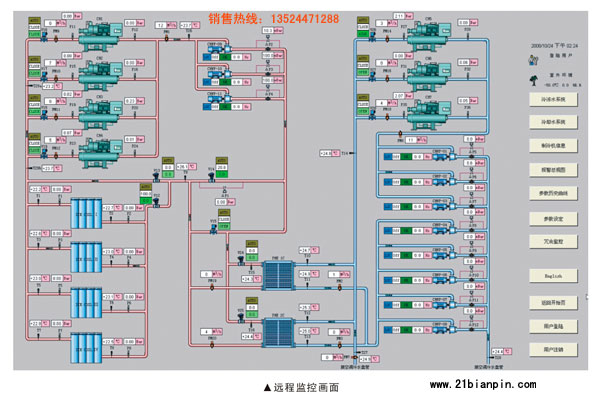

（冰蓄冷空调）
●控制目的、范围及主要受控设备蓄冷控制系统控制目的：通过对制冷主机、储冰装置、板式热交换器、系统水泵、冷却塔、系统管路调节阀进行控制，调整储冰系统各应用工况的运行模式，在最经济的情况下给开端提供稳定的供水温度。同时，提高系统的自动化水平，提高系统的管理效率和降低管理劳动强度。控制范围包括整个冰蓄冷系统的参数状态显示、设备状态及控制，主要控制设备有：双工况主机、电动阀、冷却塔、冷却水泵、蓄冰装置、初级乙二醇泵、板式换热器、次级乙二醇泵等。 ●控制功能（1）工况转换功能根据季节和机器运行情况，自控系统具备以下工况转换功能： a）双工况主机制冰同时供冷模式；b）双工况主机单独制冰模式；c）主机与蓄冰装置联合供冷模式；d）融冰单独供冷模式；e）主机单独供冷模式。（2）工况的启停、显示和故障报警功能控制系统按编排的时间顺序，结合负荷预测软件，控制制冷主机及外围设备的启停数量及监视各设备之工作状况与运行参数。（3）数据的记录和打印功能（4）手动/自动转换功能控制系统配置灵活的手动/自动转换功能。（5）优化控制功能根据室外温度、天气预报、天气走势、历史记录等数据自动选择主机优先或融冰优先。在满足末端负荷的前提下，每天使用完储存的冷量，尽量少地运行主机。充分发挥冰储冷系统优势，节约运行费用。（6）全自动运行功能系统可脱离上位机工作，根据时间表自动进行制冷和控制系统运行、工况转换、对系统故障进行自动诊断，并向远方报警。触摸屏显示系统运行状态、流程、各节点参数、运行记录、报警记录等。（7）节假日设定功能系统可根据时间表自动运行，同时也可预先设置节假日，控制储冰量和储冰时间，使系统在节假日时对不需要供应空调的场所停止供冷。
