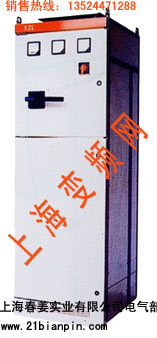

CJX-D型低压静止补偿装置 低压配电柜

一、用途

   CJX-D型低压静止补偿装置用于交流 50Hz 、 380V 低压配电系统中，根据电网中无功电流和电压情况，用晶闸管无角触点开关将并联电容器快速无冲击地接入电网以补偿电网的无功减少，抑制电网电压的快速波动。

二、结构特点

   柜体框架采用 CF28 型型材组装；表层静电喷涂处理，结构坚固，组装方便灵活。

名称

单位

参数

额定绝缘电压

V

660

额定工作电压

V

380

主母线额定电流

A

400 、 630 、 800 、 1000

主母线额定短时耐受电流

KA/S

50

主母线额定峰值耐受电流

KA

105

外壳防护等级

IP30 、 IP40

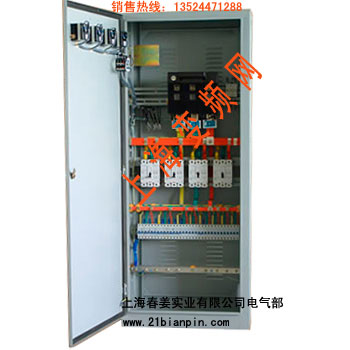

用途：该配电箱用于交流 50Hz，电压主500V以下单相或三相四线或三相五线供电系统，做照明支路配电用，具有过载，短路和漏电保护作用，适用于工矿企业和民用建军筑
