消防泵控制柜是消防泵的控制盘 无气压水罐配套设置方法

时间:2009-02-12 05:42:09  来源:上海变频网  作者:

消防泵控制柜是消防泵的控制盘 无气压水罐配套设置方法
稳压泵是消防泵的一种,用于自动喷水灭火系统和消火栓给水系统的压力稳定,使系统水压始终处于要求压力状态,一旦喷头或消火栓出水,即能流出满足消防用水所需的水量和水压。稳压泵和增压泵,尽管都是增压设施一种,稳压泵运行在喷头和消火栓未曾出流时,增压泵工作在喷头和消火栓已经出水,而消防用水的水压不足,需增加水压时。

我国现行规范《高层民用建筑设计防火规范》(GBJ50045-95)(以下简称《高规》)对增压设施(其中包括稳压泵)有以下规定:“7.4.8.1 增压水泵的出水量,对消火栓给水系统不应大于5L/s,对自动喷水灭火系统不应大于1L/s。”这个规定是有前提的,条件之一是消防给水系统无气压水罐;条件之二是室内消防给水系统的小量渗漏主要在水泵的密封部位。条文的规定并不意味着在任何情况、任何条件、任何时候稳压泵都按这个流量确定。

《高规》所指的增压水泵,既指增压用的增压泵,也指稳压用的稳压泵,规范条文未予区分,而实际上增压泵和稳压泵在作用和功能上有所区别,其流量值也不相同。

增压泵用于喷头和消火栓已经出流,而消防用水的水压不足,需增加水压才能满足消防用水的水压要求。其时,增压泵的流量应保证一个喷头或一个消火栓的出流量,即不小于1L/s或5L/s。但增压泵一经启起,消防主泵随后也随之启动,增压泵的作用显得并不十分迫切和必要。

稳压泵不同于增压泵,系用于使自喷淋系统和消火栓系统始终处于要求的压力工况条件,一旦出流即能满足消防用水所需的水压和水量要求。其作用是十分明显的,因此规范所指的增压水泵,实质上是指稳压泵,尤其是自动喷水灭火系统的稳压泵
稳压泵的流量值决定于诸多因素,其中较主要的因素有:

(1)系统的类别 当稳压泵用于自喷淋系统时,考虑一个喷头的水量;而用于消火栓系统时,考虑一个消火栓的水量。

(2)有无气压水罐配套设置 无气压水罐配套设置时,稳压泵的流量按不大于一个喷头或一个消火栓的水量计算。有气压水罐配套设置时,系统的水量补充和压力保证是靠气压水罐来实施的,稳压泵的流量只需满足气压水罐对流量的要求,即稳压泵的流量应考虑气压水罐的调节容积的因素。此时,稳压泵流量应按气压给水设备罐内空气和水的总容积和罐内水的容积计算公式计算确定。水泵出水量应为当罐内为平均压力时,不小于管网最大小时流量的1.2倍。

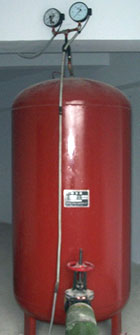

《高规》条文并无气压水罐必须配置的规定,但无气压水罐,稳压泵启动频繁,容易损坏;有气压水罐,稳压泵启动频繁问题可以得到缓解,系统的稳压工况的保证能得到更好的体现。但需增加气压水罐的费用,一般情况配套设置的气压水罐容积毋需过大,容积以小于50L为宜。上海市已编制稳压泵配套设置气压水罐的标准图集,由上海海鹰机械厂编制。

(3)系统范围 设有稳压泵的准高压给水系统(或称稳高压给水系统),其范畴有在室内的,也有室内和室外的。室内准高压给水系统,管材采用钢管,接口采用螺纹、法兰或焊接连接,管网系统的渗漏主要发生在水泵的密封部位,其数量相对而言是有限的。而室内外准高压给水系统,由于室外管材采用铸铁管,接口采用承插式连接,接口密封采用橡胶圈,管网的范围较大,接口渗漏在整个渗漏量中占有相当比重。管道施工后随即进行回覆土,有时接口部位用混疑土围护加固,即便有渗漏,也很难采取补救措施。凡此种种都说明室内外采用准高压给水系统时,稳压泵的流量应留有足够的余地。

总的来说,稳压泵的流量应根据不同情况作相应的调整。

可以,一般火灾报警系统都要对消防泵的启动和故障状态进行监控,任何情况都应反映到火灾报警主机上.

参考:火灾自动报警系统设计规范(GB50116一98)

6.3.1 消防控制室的控制设备应有下列控制及显示功能:

6.3.1.1 控制消防设备的启、停、并应显示其工作状态;

6.3.1.2 消防水泵、防烟和排烟风机的启、停、除自动控制外,还应能手动直接控制。


6.3.2 消防控制设备对室内消火栓系统应有下列控制、显示功能:

6.3.2.1 控制消防水泵的启、停;

6.3.2.2 显示消防水泵的工作、故障状态;

6.3.2.3 显示启泵按钮的位置。

喷淋泵、消火栓泵,一般还包括柴油机泵,稳压泵都属于消防泵,符合上述规范条例.

-----上海春姜实业有限公司生产的上海春姜牌PLC控制系统是基于现场总线技术、完全开放,采用先进的软硬件技术,结构灵活、安全可靠、安装便利、维护简单、大幅度节约使用成本,满足各种中小规模过程控制、顺序逻辑控制和数据采集任务需求的控制和检测系统,广泛用于制造业生产线流程中各种工序的程序控制及电气智能化自动控制。我们根据用户要求和工程需要。进行自控系统的设计、咨询、软件编制、前期组态、安装及现场调试、培训及维护,集成最合适您的硬件平台。

回答补充:

消防泵控制柜是消防泵的控制盘,必须接收消防泵的状态反馈信号.

消防泵的启停/故障状态可以通过消防泵和消防泵控制柜的接口直接反映到消防泵控制柜上,一般都用红/绿/黄灯表示,控制盘上设置启动按钮,并设置与火灾报警系统的接口.

另请参考:固定消防给水设备的性能要求和试验方法

前言
本部分的全部技术内容为强制性
......
5.6 控制柜
......
5.6.2 显示功能
5.6.2.1 控制柜中所用导线的颜色应符合GB/T2681 的规定;指示灯和按钮的颜色应符合GB/T 2682 的规定。
5.6.2.2 控制柜面板应设有电源电压,水泵启、停状况,巡检态度和火警及故障声、光报警等显示。
5.6.2.3 控制柜面板上的按钮、开关及仪表应易于操作且有功能标志。
5.6.2.4 消防与生产(生活)共用设备的控制柜面板上,用于消防控制的按钮、指示灯及显示等应集中设置且醒目。
